Technikai leírás

Műszaki adatok

Billenési terhelés számítása az ISO 14397 szabvány szerint (vízszintes gém)

DPF = Dízel-részecskeszűrő
DOC = Dízel-oxidációs katalizátor
SCR = Szelektív katalitikus reakció

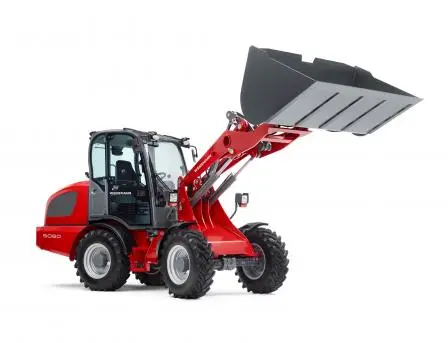

Jelmagyarázat a mellékelt illusztrációhoz

Standard abroncsozás 550 / 45 - 22.5 AS ET0

A: Teljes hosszúság: 6.127 mm
B: Teljes hosszúság (kanál nélkül): 4.886 mm
C: Kanál forgáspontja (a tengely közepéig): 990 mm
D: Abroncsállás: 2.151 mm
E: Hátsó rész túlnyúlása: 1.676 mm
F: Magasság kabinnal: 2.694 mm
H: Ülésmagasság: 1.570 mm
J: Teljes munkamagasság: 4.428 mm
K: Kanál forgáspontja (max. emelési magasság): 3.686 mm
L: Átrakodási magasság: 3.325 mm
M: Kiürítési magasság: 2.758 mm
N: Hatótávolság (M-nél): 1.009 mm
O: Lenyomás: 128 mm
P: Teljes szélesség: 1.990 mm
Q: Nyomszélesség: 1.422 mm
S: Talajtól való távolság: 375 mm
T: Sugár (max. külső): 4.172 mm
U: Sugár (külső peremen): 3.683 mm
V: Belső sugár: 1.878 mm
W: Dőlésszög: 42 °
X: Visszagördülési szög (max. emelési magasságnál): 38 °
Y: Kiöntési szög (max.): 28 °
Z: Visszagördülési szög (a talajon): 44 °

Standard össztömeg: 7000 kg
